공기조화기

표준형 공기조화기

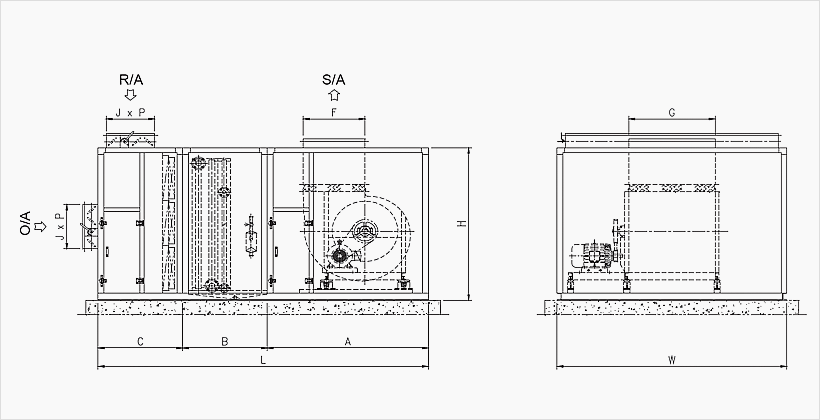

수평형 (Return Fan 분리형) 공기조화기


TOTAL PART SECTION FAN 토출구 DAMPER
L W H A B C F  G J K P
YAH 0060 HN 2650 1200 1050 1100 750 800 360 490 300 300 750
YAH 0080 HN 2800 1200 1150 1250 750 800 400 540 300 300 750
YAH 0100 HN 2800 1400 1200 1250 750 800 400 540 300 300 950
YAH 0120 HN 2850 1400 1200 1300 750 800 440 600 300 300 1250
YAH 0150 HN 2950 1550 1300 1400 750 800 490 660 300 300 1400
YAH 0170 HN 3050 1700 1300 1500 750 800 525 730 300 300 1550
YAH 0200 HN 3050 1700 1450 1500 750 800 525 730 300 300 1550
YAH 0230 HN 3050 1900 1450 1500 750 800 525 730 400 300 1750
YAH 0300 HN 3200 2100 1600 1650 750 800 650 890 450 450 1950
YAH 0370 HN 3400 2150 1850 1750 750 900 650 890 600 600 2000
YAH 0450 HN 3500 2500 1850 1850 750 900 715 980 600 600 2350
YAH 0500 HN 3600 2750 1850 1950 750 900 800 1080 600 600 2600
YAH 0600 HN 3600 2800 2100 1950 750 900 875 1200 600 600 2650
YAH 0650 HN 3600 3000 2100 1950 750 900 875 1200 600 600 2850
YAH 0700 HN 3950 3000 2250 2000 900 1050 975 1320 750 750 2850
YAH 0750 HN 3950 3150 2250 2000 900 1050 975 1320 750 750 3000
YAH 0800 HN 4100 3350 2250 2150 900 1050 1065 1460 750 750 3200
YAH 0900 HN 4100 3400 2450 2150 900 1050 1065 1460 750 750 3250
YAH 1000 HN 4100 3550 2600 2150 900 1050 1065 1460 750 750 3400
YAH 1100 HN 4100 3900 2600 2150 900 1050 1065 1460 750 750 3750
YAH 1200 HN 4550 4000 2800 2300 1050 1200 1180 1610 900 900 3850
YAH 1300 HN 4550 4200 2800 2300 1050 1200 1180 1610 900 900 1850x2
YAH 1400 HN 4550 4300 2950 2300 1050 1200 1180 1610 1050 1050 1900x2
YAH 1500 HN 4850 4500 2950 2500 1050 1300 1300 1780 1050 1050 2000x2

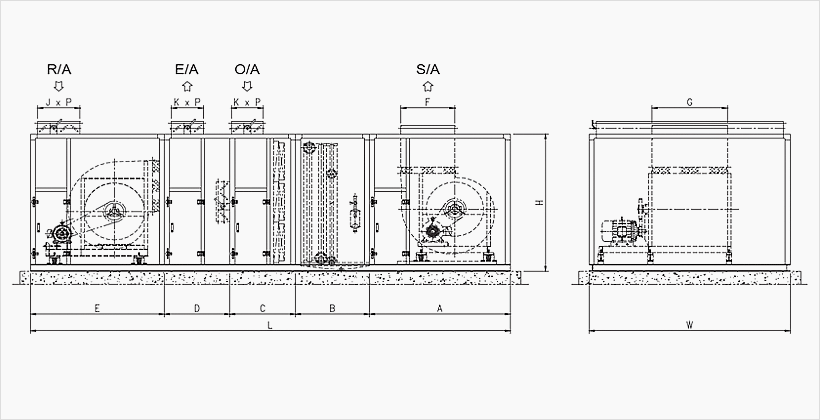

수평형 (Return Fan 내장형) 공기조화기


TOTAL PART SECTION FAN 토출구 DAMPER
L W H A B C D E F G J K P
YAH 0060 HR 4500 1200 1050 1100 750 800 750 1100 360 490 300 300 750
YAH 0080 HR 4750 1200 1150 1250 750 800 750 1200 400 540 300 300 750
YAH 0100 HR 4850 1400 1200 1250 750 800 750 1300 400 540 300 300 950
YAH 0120 HR 4900 1400 1200 1300 750 800 750 1300 440 600 300 300 1250
YAH 0150 HR 5000 1550 1300 1400 750 800 750 1300 490 660 300 300 1400
YAH 0170 HR 5200 1700 1300 1500 750 800 750 1400 525 730 300 300 1550
YAH 0200 HR 5200 1700 1450 1500 750 800 750 1400 525 730 300 300 1550
YAH 0230 HR 5300 1900 1450 1500 750 800 750 1500 525 730 400 300 1750
YAH 0300 HR 5450 2100 1600 1650 750 800 750 1500 650 890 450 300 1950
YAH 0370 HR 5750 2150 1850 1750 750 900 750 1700 650 890 600 450 2000
YAH 0450 HR 5850 2500 1850 1850 750 900 750 1700 715 980 600 450 2350
YAH 0500 HR 5950 2750 1850 1950 750 900 750 1700 800 1080 600 450 2600
YAH 0600 HR 6050 2800 2100 1950 750 900 750 1800 875 1200 600 450 2650
YAH 0650 HR 6150 3000 2100 1950 750 900 750 1900 875 1200 600 450 2850
YAH 0700 HR 6400 3000 2250 2000 900 1050 770 1900 975 1320 750 600 2850
YAH 0750 HR 6400 3150 2250 2000 900 1050 770 1900 975 1320 750 600 3000
YAH 0800 HR 6850 3350 2250 2150 900 1050 910 2000 1065 1460 750 600 3200
YAH 0900 HR 6950 3400 2450 2150 900 1050 910 2100 1065 1460 750 600 3250
YAH 1000 HR 7100 3550 2600 2150 900 1050 910 2250 1065 1460 750 600 3400
YAH 1100 HR 7100 3900 2600 2150 900 1050 910 2250 1065 1460 750 600 3750
YAH 1200 HR 7750 4000 2800 2300 1050 1200 1100 2250 1180 1610 900 750 3850
YAH 1300 HR 7900 4200 2800 2300 1050 1200 1100 2400 1180 1610 900 750 1850x2
YAH 1400 HR 7900 4300 2950 2300 1050 1200 1100 2400 1180 1610 1050 900 1900x2
YAH 1500 HR 8450 4500 2950 2500 1050 1300 1300 2400 1300 1780 1050 900 2000x2

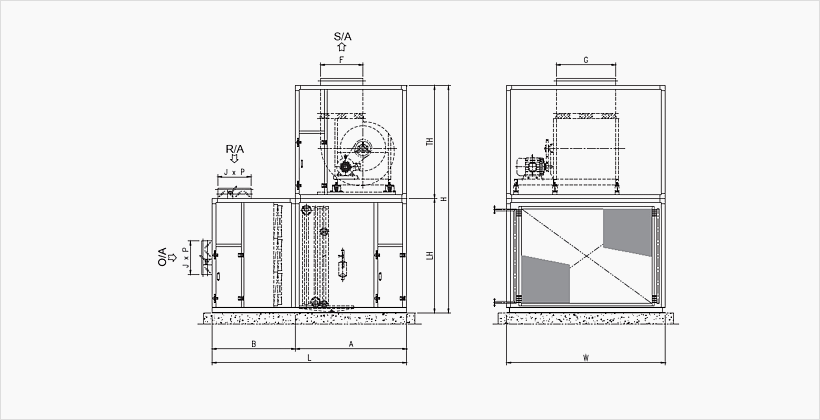

복합형 (Return Fan 분리형) 공기조화기


TOTAL PART SECTION FAN 토출구 DAMPER
L W H LH TH A B F G J P
YAH 0060 CN 1900 1200 2150 1050 1100 1100 800 360 490 300 750
YAH 0080 CN 2050 1200 2300 1150 1150 1250 800 400 540 300 750
YAH 0100 CN 2050 1400 2350 1200 1150 1250 800 400 540 300 950
YAH 0120 CN 2100 1400 2400 1200 1200 1300 800 440 600 300 1250
YAH 0150 CN 2200 1550 2600 1300 1300 1400 800 490 660 300 1400
YAH 0170 CN 2300 1700 2750 1300 1450 1500 800 525 730 300 1550
YAH 0200 CN 2300 1700 2900 1450 1450 1500 800 525 730 300 1550
YAH 0230 CN 2300 1900 2900 1450 1450 1500 800 525 730 400 1750
YAH 0300 CN 2450 2100 3100 1600 1500 1650 800 650 890 450 1950
YAH 0370 CN 2650 2150 3350 1850 1500 1750 900 650 890 600 2000
YAH 0450 CN 2750 2500 3450 1850 1600 1850 900 715 980 600 2350
YAH 0500 CN 2850 2750 3600 1850 1750 1950 900 800 1080 600 2600
YAH 0600 CN 2550 2800 3600 2100 1500 1650 900 650 890 600 2650
YAH 0650 CN 2550 3000 3600 2100 1500 1650 900 650 890 600 2850
YAH 0700 CN 2700 3000 3750 2250 1500 1650 1050 650 890 750 2850
YAH 0750 CN 2700 3150 3750 2250 1500 1650 1050 650 890 750 3000
YAH 0800 CN 2700 3350 3750 2250 1500 1650 1050 650 890 750 3200
YAH 0900 CN 2900 3400 4050 2450 1600 1850 1050 715 980 750 3250
YAH 1000 CN 2900 3550 4200 2600 1600 1850 1050 715 980 750 3400
YAH 1100 CN 2900 3900 4200 2600 1600 1850 1050 715 980 750 3750
YAH 1200 CN 3150 4000 4550 2800 1750 1950 1200 800 1080 900 3850
YAH 1300 CN 3150 4200 4550 2800 1750 1950 1200 800 1080 900 1850x2
YAH 1400 CN 3400 4300 4800 2950 1850 2200 1200 1875 1200 1050 1900x2
YAH 1500 CN 3400 4500 4800 2950 1850 2200 1200 1875 1200 1050 2000x2

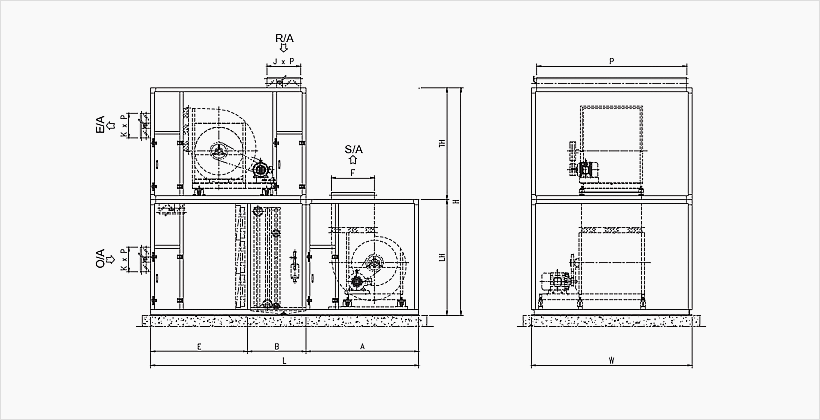

복합형 (Return Fan 내장형) 공기조화기


TOTAL PART SECTION FAN 토출구 DAMPER
L W H LH TH A B C F  G J K P
YAH 0060 CR 2900 1200 2000 1050 950 1100 750 1050 360 490 300 300 750
YAH 0080 CR 3050 1200 2100 1150 950 1250 750 1050 400 540 300 300 750
YAH 0100 CR 3100 1400 2200 1200 1000 1250 750 1100 400 540 300 300 950
YAH 0120 CR 3200 1400 2200 1200 1000 1300 750 1150 440 600 300 300 1250
YAH 0150 CR 3450 1550 2500 1300 1200 1400 750 1300 490 660 300 300 1400
YAH 0170 CR 3550 1700 2500 1300 1200 1500 750 1300 525 730 300 300 1550
YAH 0200 CR 3550 1700 2650 1450 1200 1500 750 1300 525 730 300 300 1550
YAH 0230 CR 3800 1900 2700 1450 1250 1500 750 1550 525 730 400 300 1750
YAH 0300 CR 4000 2100 2950 1600 1350 1650 750 1600 650 890 450 300 1950
YAH 0370 CR 4250 2150 3300 1850 1450 1750 750 1750 650 890 600 450 2000
YAH 0450 CR 4450 2500 3450 1850 1600 1850 750 1850 715 980 600 450 2350
YAH 0500 CR 4600 2750 3450 1850 1600 1950 750 1900 800 1080 600 450 2600
YAH 0600 CR 4800 2800 3850 2100 1750 2000 750 2050 875 1200 600 450 2650
YAH 0650 CR 4900 3000 3550 2100 1450 2000 750 2150 875 1200 600 450 2850
YAH 0700 CR 5250 3000 3850 2250 1600 2200 900 2150 975 1320 750 600 2850
YAH 0750 CR 5250 3150 3850 2250 1600 2200 900 2150 975 1320 750 600 3000
YAH 0800 CR 5550 3350 3850 2250 1600 2350 900 2300 1065 1460 750 600 3200
YAH 0900 CR 5600 3400 4200 2450 1750 2350 900 2350 1065 1460 750 600 3250
YAH 1000 CR 5650 3550 4350 2600 1750 2350 900 2400 1065 1460 750 600 3400
YAH 1100 CR 5650 3900 4550 2600 1950 2350 900 2400 1065 1460 750 600 3750
YAH 1200 CR 5550 4000 4750 2800 1950 2500 1050 2000 1180 1610 900 750 3850
YAH 1300 CR 5550 4200 4750 2800 1950 2500 1050 2000 1180 1610 900 750 1850x2
YAH 1400 CR 5850 4300 5100 2950 2150 2500 1050 2300 1180 1610 1050 900 1900x2
YAH 1500 CR 6050 4500 5100 2950 2150 2700 1050 2300 1300 1780 1050 900 2000x2

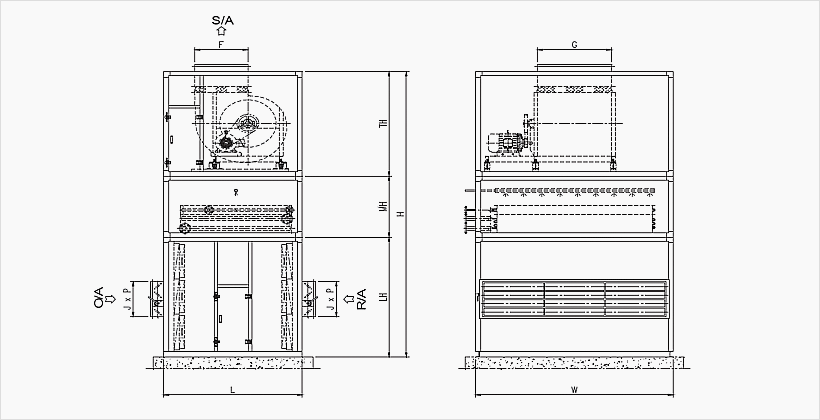

수직형 (Return Fan 분리형) 공기조화기


TOTAL FAN 토출구 DAMPER
L W H LH MH TH F G J P
YAH 0060 VN 1100 1200 2850 1000 750 1100 360 490 300 750
YAH 0080 VN 1250 1200 2900 1000 750 1150 400 540 300 750
YAH 0100 VN 1250 1400 2900 1000 750 1150 400 540 300 950
YAH 0120 VN 1300 1400 3250 1300 750 1200 440 600 300 1250
YAH 0150 VN 1400 1550 3350 1300 750 1300 490 660 300 1400
YAH 0170 VN 1500 1700 3500 1300 750 1450 525 730 300 1550
YAH 0200 VN 1500 1700 3850 1650 750 1450 525 730 300 1550
YAH 0230 VN 1500 1900 3850 1650 750 1450 525 730 400 1750
YAH 0300 VN 1650 2100 3900 1650 750 1500 650 890 450 1950
YAH 0370 VN 1650 2150 4200 1950 750 1500 650 890 600 2000
YAH 0450 VN 1850 2500 1300 1950 750 1600 715 980 600 2350
YAH 0500 VN 1950 2750 4450 1950 750 1750 800 1080 600 2600
YAH 0600 VN 1650 2800 4500 2250 750 1500 650 890 600 2650
YAH 0650 VN 1650 3000 4500 2250 750 1500 650 890 600 2850
YAH 0700 VN 1650 3000 4500 2250 750 1500 650 890 750 2850
YAH 0750 VN 1650 3150 4500 2250 750 1500 650 890 750 3000
