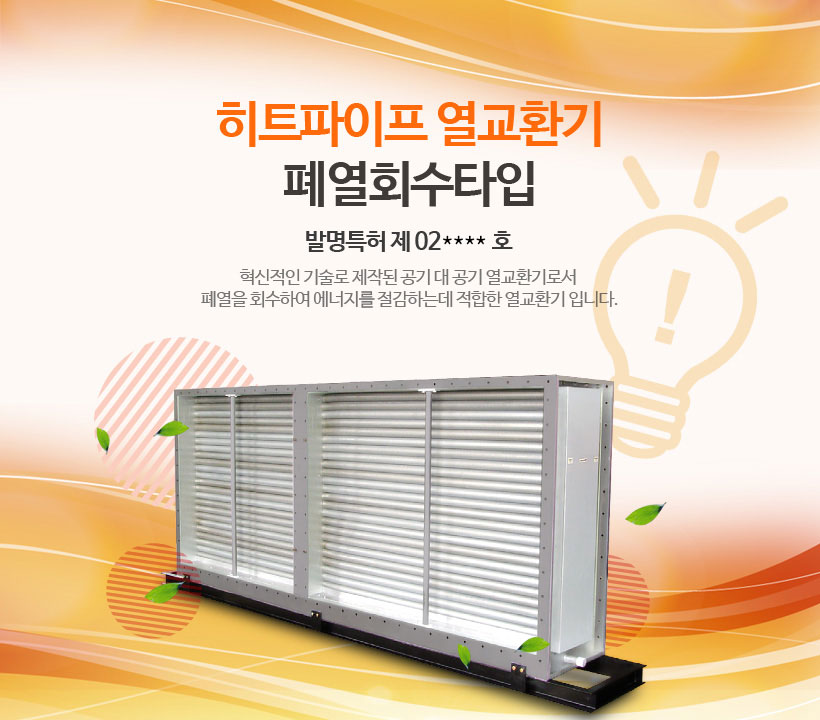

히트파이프 개요
당사 히트파이프 열교환기는 혁신적인 기술로 제작된 공기 대 공기
열교환기로서 일반 공기조화시스템이나 산업용 프로세스에서 폐열을
회수하여 에너지를 절감하는데 적합한 열교환기 입니다.
히트파이프 열교환기는 온도가 높은 한쪽기류에서 온도가 낮은 다른
기류로 열을 전달하여 열을 회수하며, 작동유체의 잠열을 이용하여 열을
수송하기 때문에 금속류에 비해 빠른 시간에 다량의 열을 축방으로 전달
할 수 있는 고성능 열전달기기입니다.
히트파이프 열교환기는 튜브 내벽에 가공된 캐필러리 윅과 전조성형
또는 플레이트핀이 가공된 독립적인 히트파이프 다발로 이루어져 있습니다.
작동유체는 온도범위에 따라 다양한 종류의 유체를 사용하며, 열교환기
재질은 배기가스의 성분에 따라 내식성이 높은 재질을 사용합니다.
열교환기로서 일반 공기조화시스템이나 산업용 프로세스에서 폐열을
회수하여 에너지를 절감하는데 적합한 열교환기 입니다.
히트파이프 열교환기는 온도가 높은 한쪽기류에서 온도가 낮은 다른
기류로 열을 전달하여 열을 회수하며, 작동유체의 잠열을 이용하여 열을
수송하기 때문에 금속류에 비해 빠른 시간에 다량의 열을 축방으로 전달
할 수 있는 고성능 열전달기기입니다.
히트파이프 열교환기는 튜브 내벽에 가공된 캐필러리 윅과 전조성형
또는 플레이트핀이 가공된 독립적인 히트파이프 다발로 이루어져 있습니다.
작동유체는 온도범위에 따라 다양한 종류의 유체를 사용하며, 열교환기
재질은 배기가스의 성분에 따라 내식성이 높은 재질을 사용합니다.

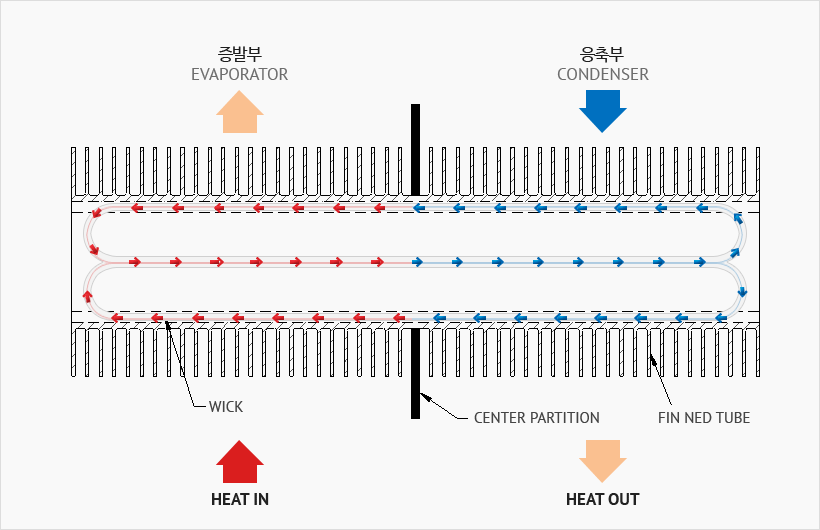

히트파이프 작동원리
각각의 히트파이프는 밀봉되어진 파이프, 캐필러리 윅 구조물,
작동유체 3가지 구성요소로 제작되어 있습니다. 파이프 내부의
윅 구조물과 외부의 핀은 열전달을 극대화 위한 것입니다.
히트파이프의 증발부(고온측)에 더운공기(배출공기 또는 개스)
를 통과시키면 증발부에 있는 작동유체가 통과공기의 열을
빼앗아 증발하게 되고, 이 증발한 작동유체의 기체는 압력차에
의해 응축부(저온부)로 이송되고, 증발부를 통과한 더운공기는
냉각됩니다.
작동유체 3가지 구성요소로 제작되어 있습니다. 파이프 내부의
윅 구조물과 외부의 핀은 열전달을 극대화 위한 것입니다.
히트파이프의 증발부(고온측)에 더운공기(배출공기 또는 개스)
를 통과시키면 증발부에 있는 작동유체가 통과공기의 열을
빼앗아 증발하게 되고, 이 증발한 작동유체의 기체는 압력차에
의해 응축부(저온부)로 이송되고, 증발부를 통과한 더운공기는
냉각됩니다.
응축부로 이송된 작동유체의 기체는 응축부를 통과하는 차가운 공기에 열을 방출하여 응축되며, 이때 응축부를 통과한
차가운 공기는 작동유체의 응축잠열로 의해 가열되게 됩니다.
증발부로 귀환한 작동유체는 재증발하여 응축부로 이송되는 동작을 반복하게 됩니다.
그러므로 온도가 높은 배기 가스는 냉각되고 온도가 낮은 급기는 가열됩니다.
일반적으로 히트파이프 열교환기 중심에 위치한 중간 칸막이는 2개의 역류기류를 분리합니다.
히트파이프 한쪽단을 흐르는 따뜻한 기류가 히트파이프 내부의 작동유체를 증발시키고, 그 증기는 파이프 내부를 관통하여
다른기류 (차가운 기류)에 열을 방출하고 응축, 액화됩니다. 응축. 액화된 작동유체는 윅을 통하여 따뜻한 쪽으로 귀한하여
싸이클을 완성합니다.
히트파이프 시스템은 두 기류간의 온도차에 의해 작동됩니다. 기본적인 히트파이프는 구동부분이 없으므로 외부전원이 필요
없으며, 특별한 유지보수가 필요 없습니다.
차가운 공기는 작동유체의 응축잠열로 의해 가열되게 됩니다.
증발부로 귀환한 작동유체는 재증발하여 응축부로 이송되는 동작을 반복하게 됩니다.
그러므로 온도가 높은 배기 가스는 냉각되고 온도가 낮은 급기는 가열됩니다.
일반적으로 히트파이프 열교환기 중심에 위치한 중간 칸막이는 2개의 역류기류를 분리합니다.
히트파이프 한쪽단을 흐르는 따뜻한 기류가 히트파이프 내부의 작동유체를 증발시키고, 그 증기는 파이프 내부를 관통하여
다른기류 (차가운 기류)에 열을 방출하고 응축, 액화됩니다. 응축. 액화된 작동유체는 윅을 통하여 따뜻한 쪽으로 귀한하여
싸이클을 완성합니다.
히트파이프 시스템은 두 기류간의 온도차에 의해 작동됩니다. 기본적인 히트파이프는 구동부분이 없으므로 외부전원이 필요
없으며, 특별한 유지보수가 필요 없습니다.
주요특징
- 히트파이프 본체
- 당사의 히트파이프 본체는 외부에 파이프와 핀이 일체형으로 가공되어 있고,
내부에는 그루부윅이 가공되어 있습니다.
- 일체형 핀 구조
- 일체형 핀은 외부오염 저항과 튜브와 핀간의 접촉저항이 없으며, 가동시간 경과에 따른
성능감소를 줄일 수 있습니다.
또, 파이프와 핀사이에 먼지 등 오염물질이 끼지 않으며 청소가 깨끗이 잘됩니다.
- 독립적으로 작동
- 당사의 히트파이프는 엄밀한 시험을 거쳐 조립되며, 각 히트파이프는 개별적으로 동작합니다.
일부의 히트파이프가 파손되더라도 나머지 히트파이프 작동에는 전혀 영향을 주지 않으므로
안정적인 운정을 보장합니다.
- 간단한 유지보수
- 당사의 히트파이프는 내열 및 내식성이 강하여 수명이 길고, 구동부가 없어
기계적인 고장이 없기 때문에 특별한 유지보수가 필요없으며 열교환기 외부 청소만 하면 됩니다.
- 교차오염 방지
- 증발부와 응축부 사이의 칸막이가 특수 형상으로 제작되어 있어 오염된 배기측과 신선한 급기측을
완벽하게 분리하여 교차오염의 염려가 전혀 없어 병원, 연구실, 시험실 제약 및 바이오산업 공정,
클린룸 공정 등의 폐열회수에 최적화되어있어 실내공기질을 향상시킬 수 있습니다.

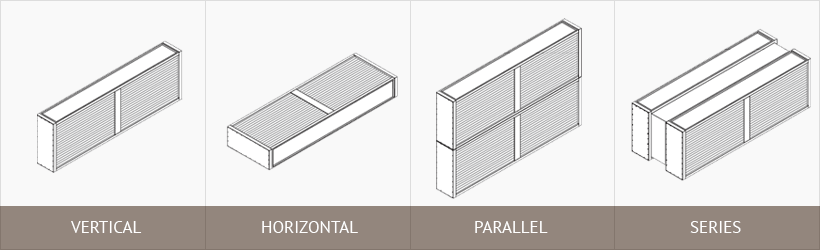

설치방법
당사 히트파이프 열교환기는 용도 및 현장조건에 따라 다양항 크기 및 규격으로 설계, 제작이 가능하므로 적용하기가 편리하며,
구조가 간단하고 용량에 비해 경량입니다.
구조가 간단하고 용량에 비해 경량입니다.
